    SAP78L09
    100mA 固定电压输出线性稳压器电路

    SAP78L09是一款正电压三端稳压电路，固定电压输出，可适用于多种应用场合。当SAP78L09用于替代稳压二极管-电阻组时，可提供二个数量级的有效的改善阻抗，且静态电流大大降低。该稳压电路可提供本机或者板卡稳压，消除了单点稳压引起的分布问题。其输出电压使得该产品可以用于逻辑系统、仪表、HiFi和其他固态电子设备。

    主要特点

    • 输入电压可达30V

    • 100mA输出电流

    • 输出晶体管安全区域保护

    • 内部热过载保护

    • 内部短路限流

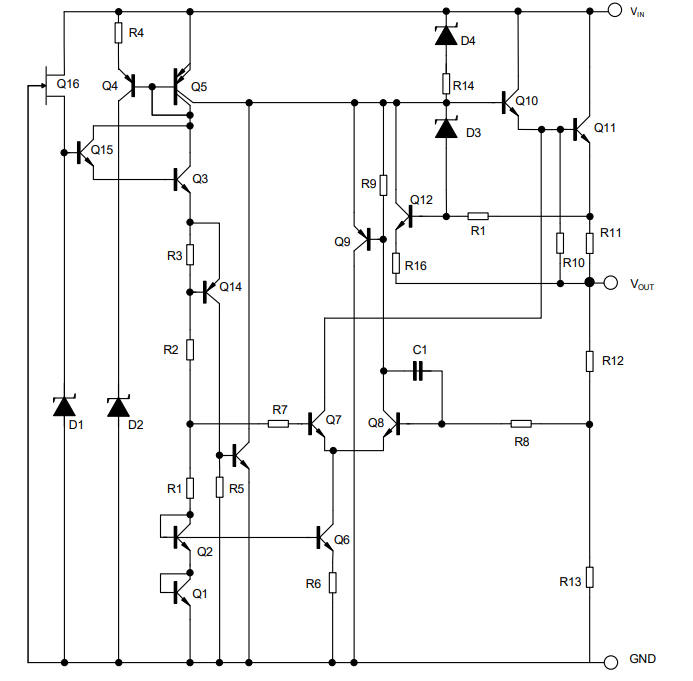

    内部框图


    封装外形图
