SC7R30是一颗心率传感器芯片,采用CMOS工艺,工作电压范围1.7V~3.6V。内部集成了高精度ADC、自动校准电路、光电二极管以及一颗波长为525nm的绿光LED,另外还有两个LED驱动端口用于外接LED以实现更多的功能,如血氧测量等。

每次测量可以打开一个或者多个测量通道,各通道的测量依次进行,每个测量通道所点亮的LED编号可以根据需求通过寄存器灵活设置,通过寄存器的配置,可以将芯片设置为心率检测模式、血氧检测模式或同时检测心率和血氧的模式。多个测量通道的结果既可以通过数据寄存器直接读取,也可以经过FIFO缓存后再批量读取。

通过寄存器的配置,可以在0.1ms~6553ms范围内自由调节相邻两次测量的间隔时间。


主要特点
  • 宽电源电压范围 : 1.7~3.6V

  • 低功耗

  • 佩戴检测

  • 高精度: 16bits

  • 可编程的LED驱动电流 : 2.5~100mA

  • 内置 LED

  • 环境光抑制

  • 内置FIFO

  • 封装:HLGA-8-3.96x2.36x1.35-0.97 (mm)


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SC7R30 HLGA-8-3.96x2.36x1.35-0.97 (mm) 无铅 编带

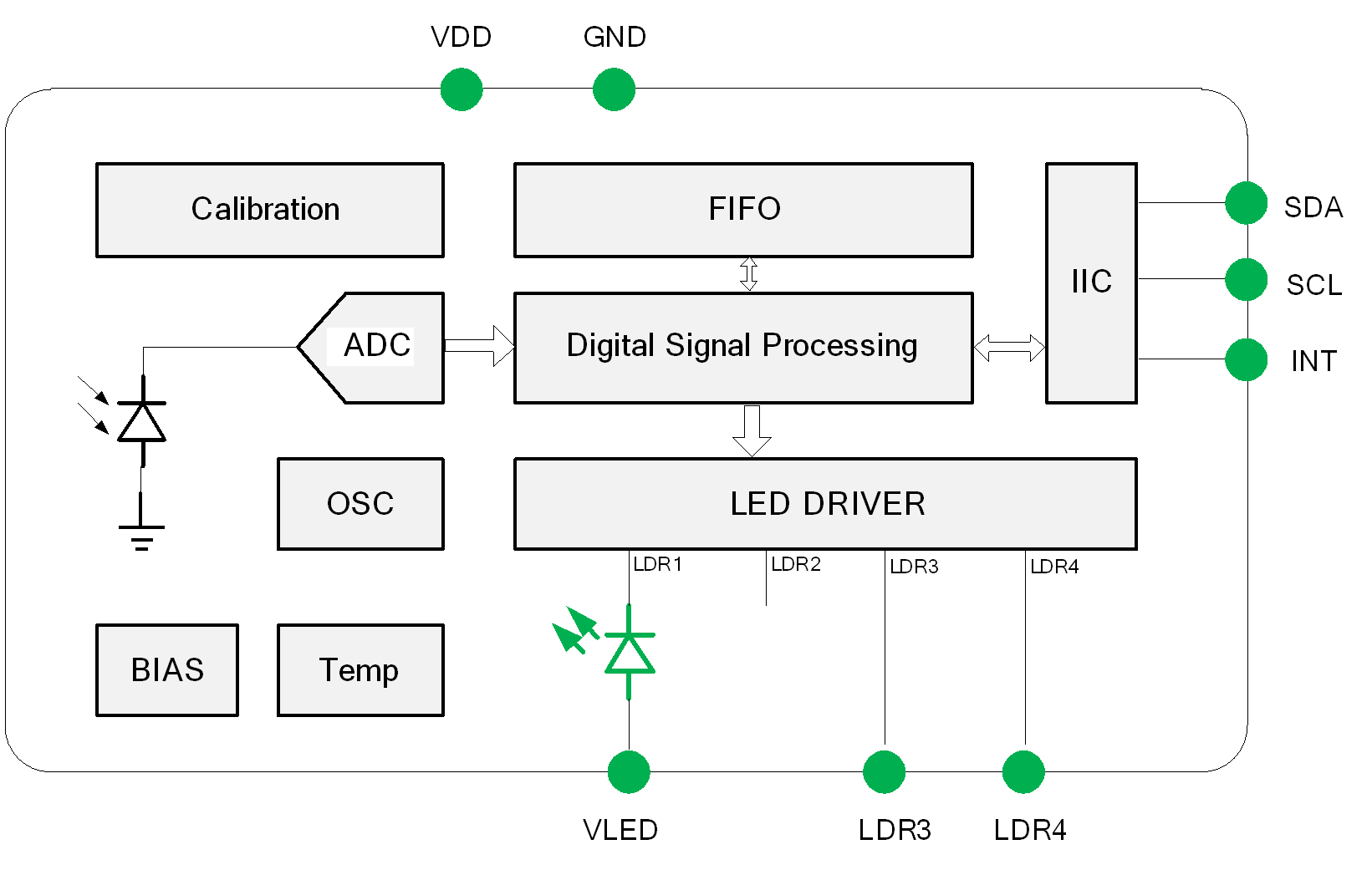

内部框图
