SD782XD
低功率因数隔离反激原边恒流LED驱动电路

SD782XD是一款低功率因数隔离反激原边恒流LED驱动电路,内置高压功率MOSFET,搭配前级APFC升压电路,实现两级隔离无频闪应用。

SD782XD能够提供精确的恒流控制,工作在临界导通模式。它工作在原边控制模式,可以省去光耦,简化设计,降低成本。

SD782XD带有完整的保护功能,例如LED短路保护,LED开路保护,过温保护,等等。


主要特点
  • 原边控制反激系统

  • 临界导通模式

  • 内置650V高压功率MOSFET

  • 前沿消隐

  • VCC欠压锁定

  • 过温保护

  • 逐周期限流

  • LED短路保护和LED开路保护


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD7824D DIP-8A-300-2.54 SD7824D 无卤 料管
SD7822D DIP-8A-300-2.54 SD7822D 无卤 料管

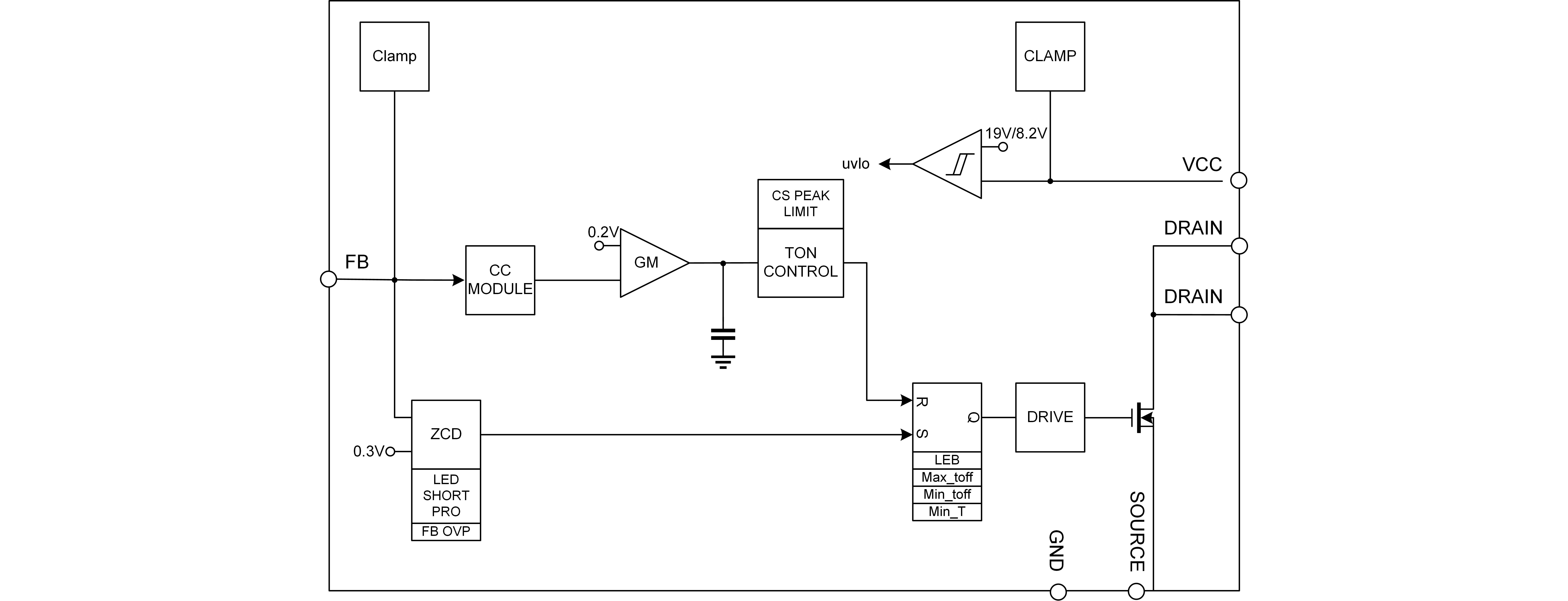

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD782XD PDF 313 2023-08-28 SD782XD 简要版说明书
封装外形图
