SLP74HC595包含了8位串行输入、并行输出的移位寄存器,为D型存储寄存器提供数据。该存储寄存器具有并行三态输出。

移位寄存器和存储寄存器具有相互独立的时钟。在移位寄存器输入时钟(SHCLK)上升沿,数据被移出。在存储寄存器输入时钟(STCLK)上升沿,各寄存器数据传输到存储寄存器中。如果两个时钟上升沿同时到来,移位寄存器始终领先存储寄存器一个时钟脉冲。

移位寄存器具有串行输入(DS)以及串行标准输出(Q7S),用于级联。同时所有8个移位寄存器都带有异步复位(低电平有效)。存储寄存器设有8位三态总线驱动输出。输出使能输入端(OE(——)为低电平时,存储寄存器的值就输出。输出使能输入端(OE——)为高电平时,除Q7S之外所有输出端均处于高阻抗状态。


主要特点
  • 工作电压范围:2V~6.0V

  • 8位串行输入并行输出移位

  • 具有三态输出的存储寄存器

  • CMOS电平输入

  • ESD保护性能:

  • HBM>2000V

  • CDM>1000V

  • 闩锁性能超过100mA

  • 额定温度范围:-40°C~+85°C和-40°C~+125°C


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SLP74HC595SC SOP-16-225-1.27 74HC595 无卤 料管
SLP74HC595SCTR SOP-16-225-1.27 74HC595 无卤 编带
SLP74HC595JSTR TSSOP-16-225-0.65 74HC595 无卤 编带

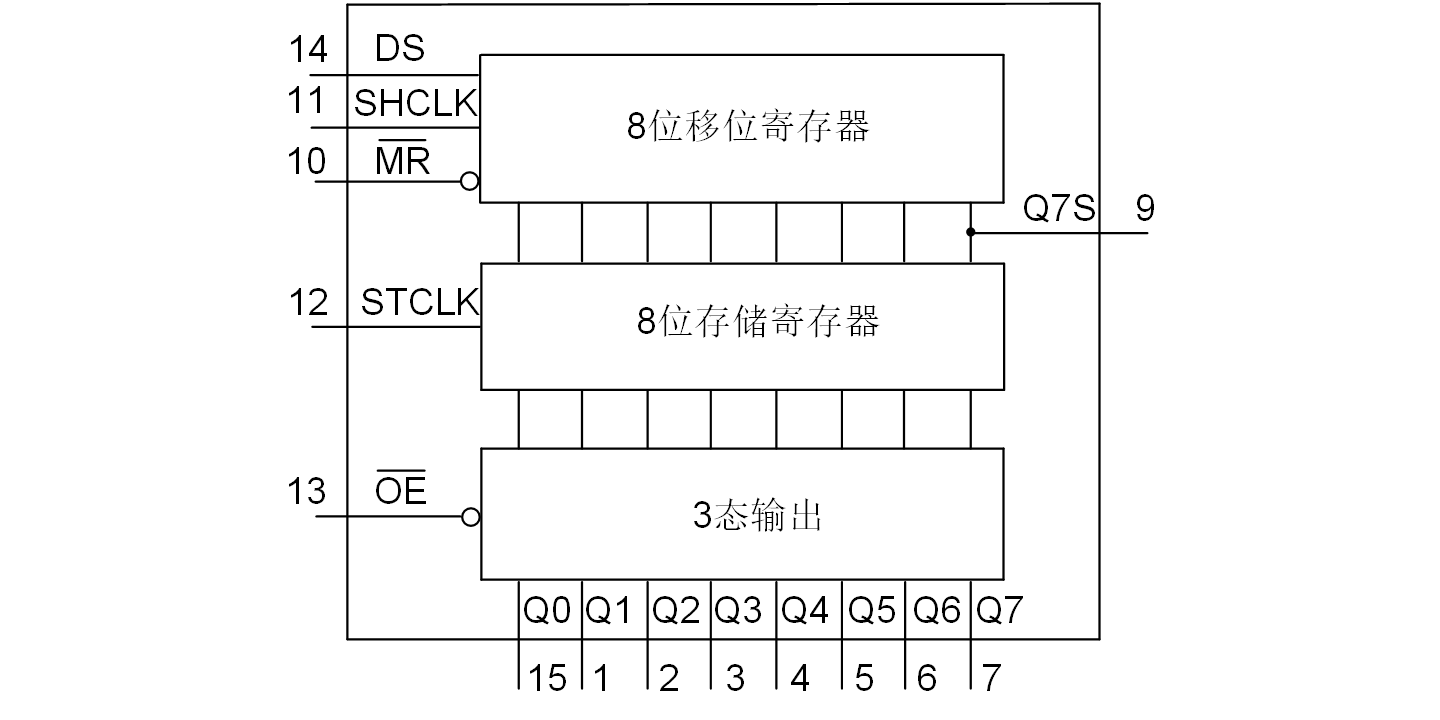

内部框图

595中文 (1440&720).png

技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SLP74HC595 PDF 301 2024-03-25 SLP74HC595 简要版说明书
