SD6832
内置高压MOSFET电流模式PWM+PFM控制器系列

SD6832是用于开关电源的内置高压MOSFET外置采样电阻的电流模式PWM+PFM控制器系列产品。

该电路待机功耗低,启动电流低。在待机模式下,电路进入打嗝模式,从而有效地降低电路的待机功耗。

电路的开关中心频率为25~67kHz,随负载而定。抖动的开关频率,可以获得较低的EMI。

内置峰值电流补偿电路,可以使不同交流电压输入时极限峰值电流一致。上电时,峰值电流补偿最大,然后逐渐达到平衡,可以减小在上电过程中变压器的应力,防止变压器饱和。还可以通过CS端电阻调节极限峰值电流。

电路内部集成了各种异常状态保护功能。包括欠压锁定,过压保护,过载保护,脉冲前沿消隐,原线圈过流保护和温度保护功能。在电路发生保护以后,电路可以不断自动重启,直到系统正常为止。


主要特点
  • 能源之星2.0标准

  • 低启动电流(3μA)

  • 随负载而变的开关频率可以提高效率

  • 抖动的开关频率可以降低EMI

  • 过压、原线圈过流、过载、过温保护

  • 外置峰值电流采样电阻

  • 欠压锁定

  • 内部集成高压MOSFET

  • 自动重启

  • 峰值电流补偿电路

  • 初始化峰值电流最大补偿,实现软启动功能

  • 打嗝模式

  • 逐周期限流


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SD6832 DIP-8-300-2.54 SD6832 无卤 料管

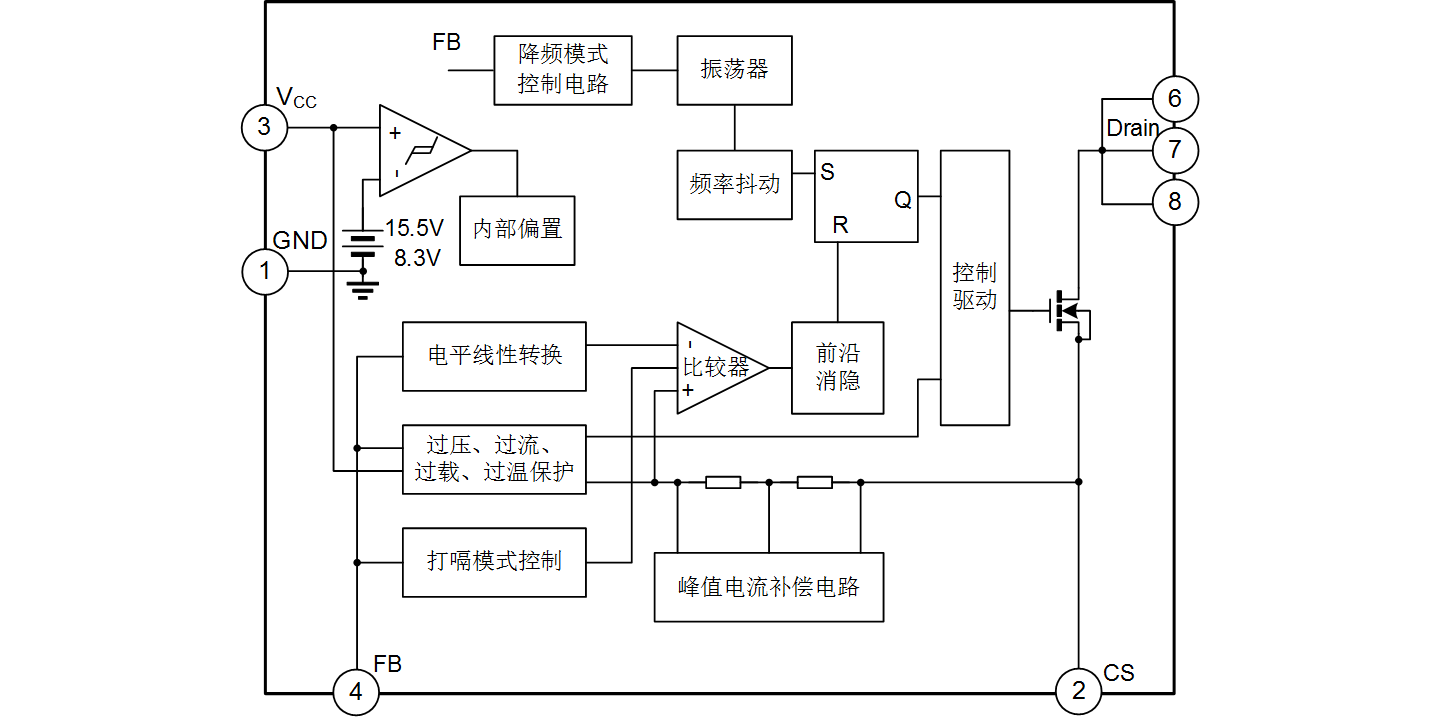

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SD6832 PDF 271 2024-01-05 SD6832 简要版说明书
封装外形图
