SAP2844是高性能固定频率电流模式控制器,专为隔离或DC-DC转换器应用而设计,为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。该电路提供欠电压锁定模块,启动电流小于0.5mA,误差放大器输入端连接一个精准的基准电压,经过修整可提供高精度,其他内部模块包括确保闭锁运行的逻辑电路,限流和为大电流图腾柱式输出而设计的PWM比较器。这个输出结构适合于驱动N沟道MOSFET,输出端在关断状态为低电平。

主要特点
  • 专为隔离或DC/DC 转换器优化

  • 低启动电流(<0.5mA)

  • 自动前馈补偿

  • 逐个周期限流功能

  • 增强的负载响应特性

  • 带迟滞的欠压保护功能

  • 双脉冲抑制

  • 高电流图腾柱输出

  • 内部经修调的带隙基准

  • 高达500kHz 工作频率


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SAP2844SA SOP-8-225-1.27 SAP2844 无卤 料管
SAP2844SATR SOP-8-225-1.27 SAP2844 无卤 编带

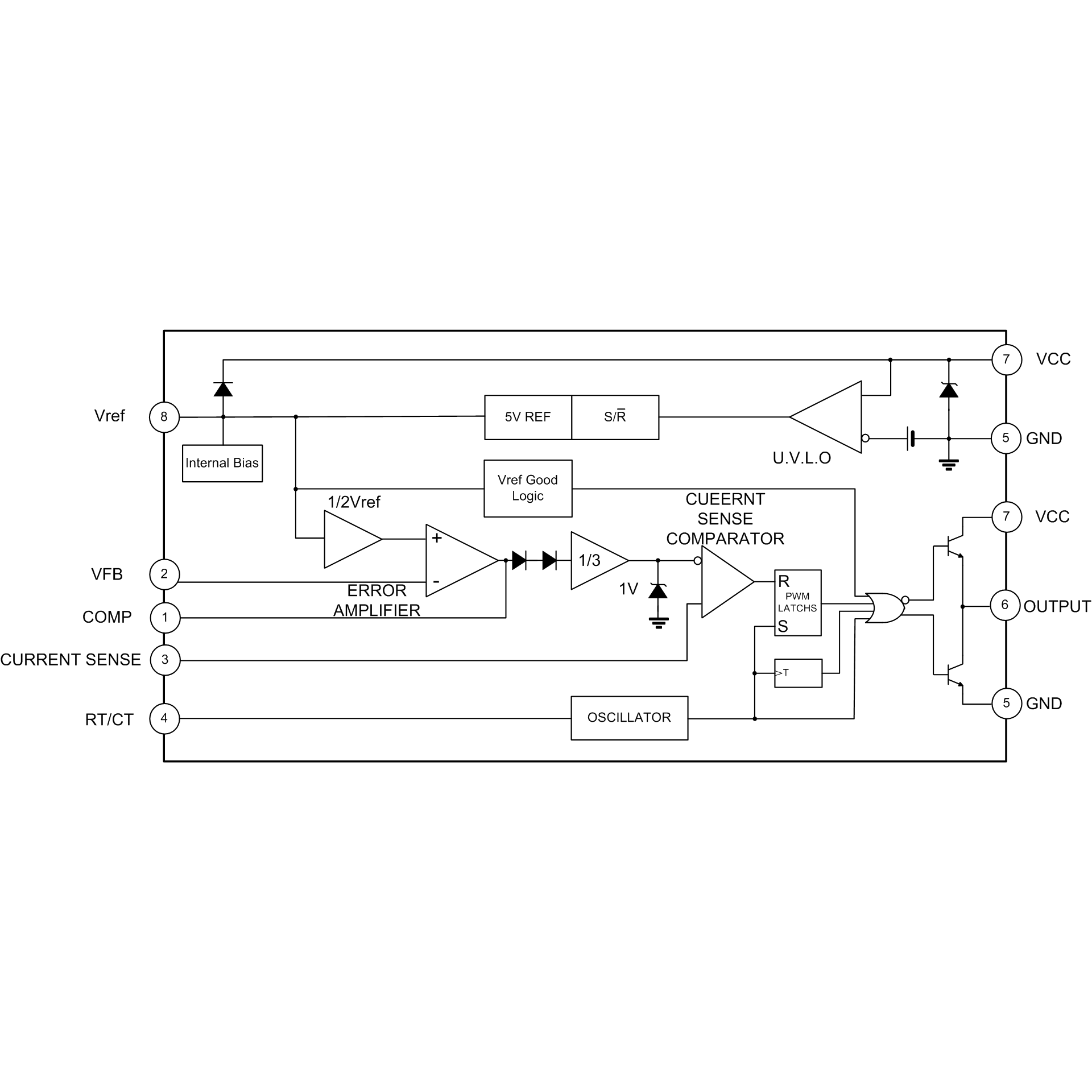

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SAP2844 PDF 215 2021-01-07 SAP2844 说明书
封装外形图
