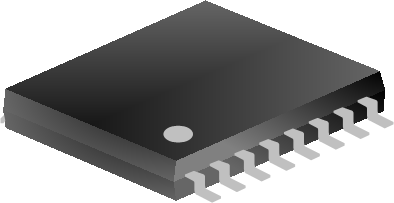

SAP2003
达林顿阵列功率驱动集成电路

SAP2003是高耐压、大电流达林顿阵列,由七个NPN 达林顿管组成,所有单元共用发射极。每一对达林顿都串联一个2.7K 的基极电阻,直接兼容TTL 和5V CMOS 电路。

SAP2003单通道灌电流可达500mA,且最高工作电压可达50V。高负载电流状态下,输出可以并行运行。


主要特点

工作电压范围宽

七路高增益达林顿阵列

输出电压高(可达50V)

输出电流大(单通道可达500mA)

可与TTL、CMOS直接兼容

内置钳位二极管兼容感性负载


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SAP2003SC SOP-16-225-1.27 SAP2003SC 无卤 料管
SAP2003SCTR SOP-16-225-1.27 SAP2003SC 无卤 编带
SAP2003DC DIP-16-300-2.54 SAP2003DC 无卤 料管
SAP2003JS TSSOP-16-225-0.65 SAP2003JS 无卤 料管
SAP2003JSTR TSSOP-16-225-0.65 SAP2003JS 无卤 编带

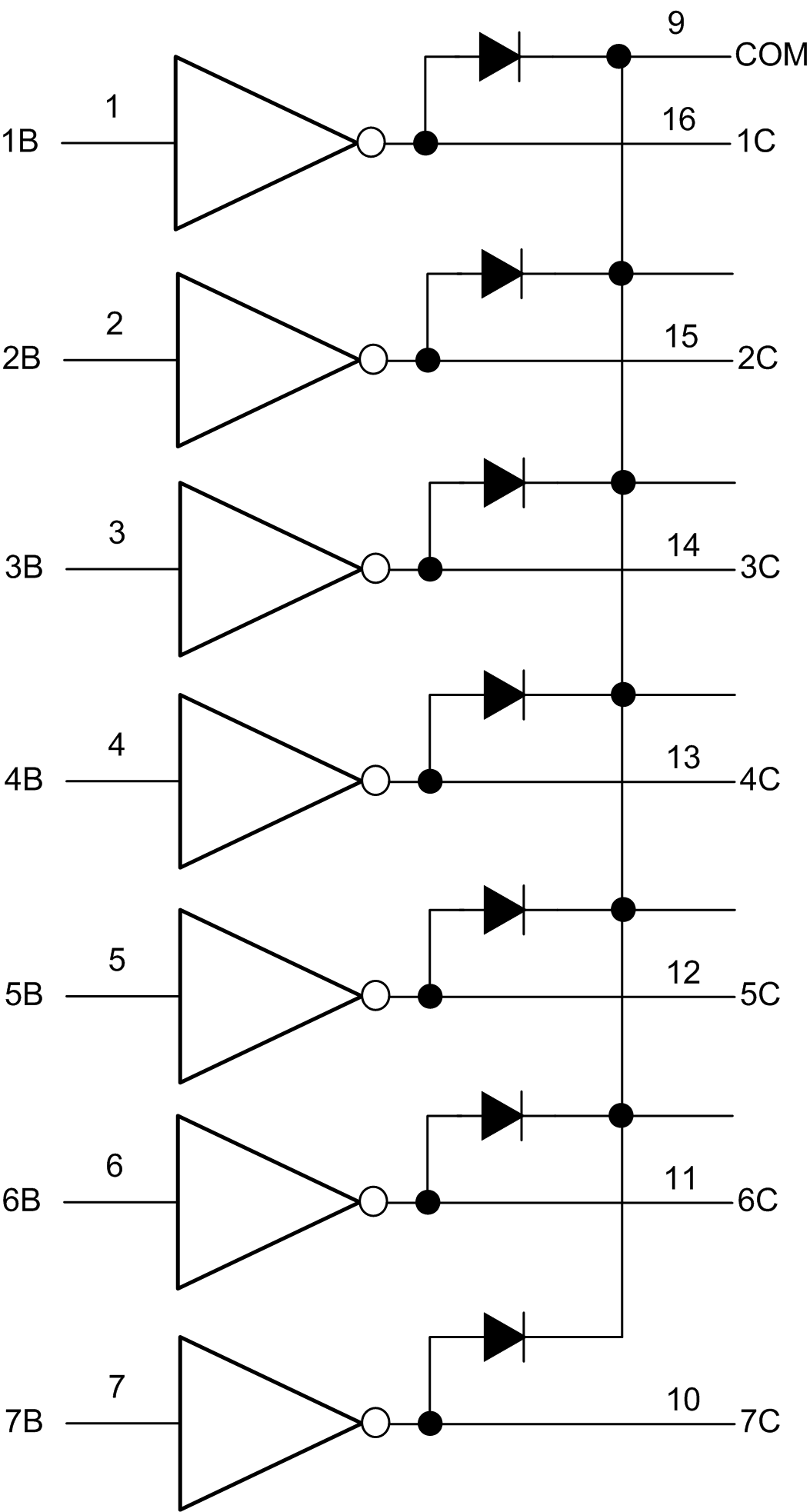

内部框图


技术文档
标题 类型 大小 (KB) 日期 下载最新中文版本
SAP2003 PDF 335 2023-06-12 SAP2003 简要版说明书
