SA276
带有霍尔感应器的无刷直流风扇驱动电路

SA276主要用于电子转换的无刷直流风扇,电路内置霍尔感应器、基准电压、前置放大器、施密特比较器以及互补集电极开路输出(DO、DOB)。

SA276内置电压反转保护二极管,但是保护二极管只能保护集成电路,不能对线圈提供保护。如有必要,线圈可外接二极管,以在电压反转时阻断电流通过。


主要特点
  • 内置霍尔感应器

  • 较宽的工作电压范围:3.5~20V

  • 300mA输出陷电流

  • 采用较小的TO-94封装

  • 内置电压反转保护二极管


产品规格分类
产品名称 封装形式 打印名称 环保等级 包装 备注
SA276 TO-94 276 无铅 袋装

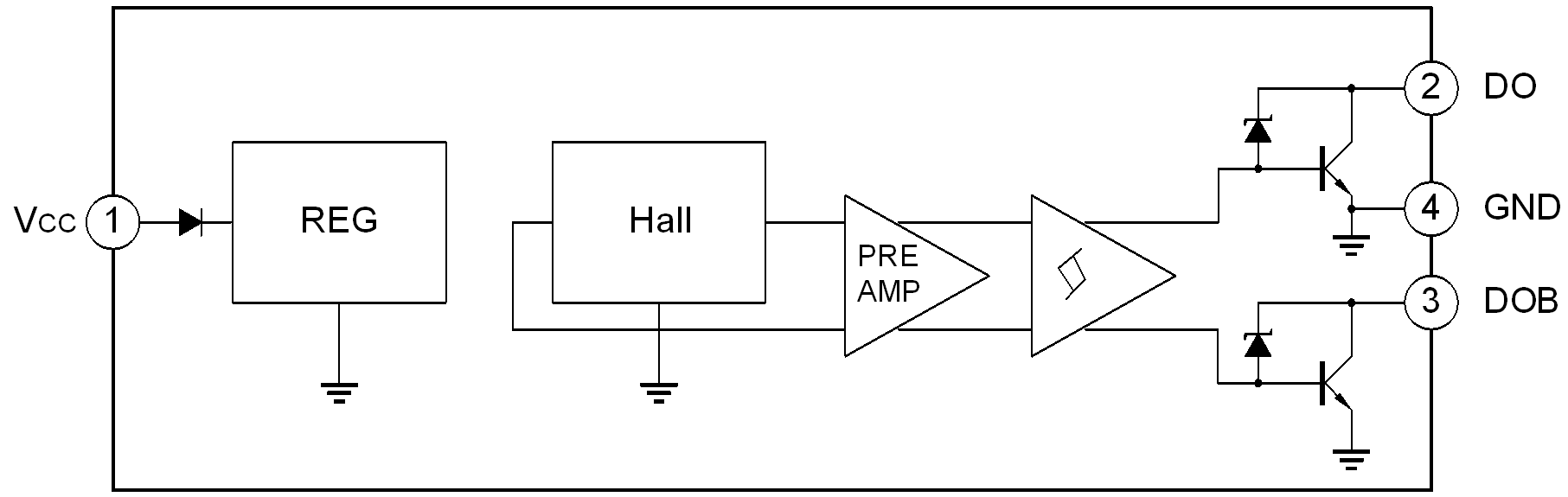

内部框图

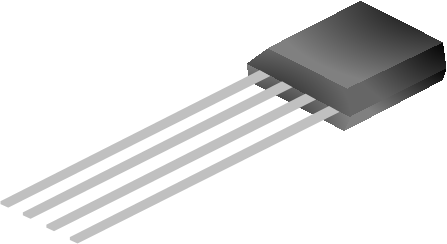

封装外形图
